RF (Radyo Frekansı) filtreleri, kablosuz iletişim sistemlerinde belirli frekans aralıklarını seçici olarak geçirmek veya reddetmek için kullanılan temel bileşenlerdir. Frekans tepkisi, uygulama teknolojisi ve uygulamaya göre kategorilere ayrılabilirler. Başlıca türleri şunlardır:
1. Frekans Tepkisine Dayalı
Bunlar, filtrenin frekans seçimi açısından nasıl davrandığını tanımlar:
-
Alçak Geçirgen Filtre
(LPF)
-
Kesim frekansının (f₀) altındaki frekansların geçmesine izin verirken daha yüksek frekansları zayıflatır.
-
Yüksek Geçirgen Filtre (HPF)
-
Kesim frekansının (f₀) üstündeki frekansların geçmesine izin verirken, daha düşük frekansları zayıflatır.
-
Bant Geçiren Filtre
(BPF)
-
Belirli bir aralıktaki (f₁ - f₂) frekansları geçirir ve bu bandın dışındaki frekansları zayıflatır.
-
Bant Durdurma Filtresi (BSF) / Çentik Filtresi – Belirli bir frekans aralığını (f₁ ila f₂) engellerken diğerlerinin geçmesine izin verir.
-
Tüm Geçiş Filtresi
-
Tüm frekansları geçer ancak zayıflama olmaksızın faz kayması oluşturur.
2. Uygulama Teknolojisine Dayalı
-
RF filtrelerinin yapımında farklı teknolojiler kullanılır ve her birinin kendine özgü özellikleri vardır:
-
LC Filtreleri
-
Endüktörleri (L) ve kapasitörleri (C) kullanın; basit ama düşük frekanslarda hantal.
-
SAW Filtreleri (Yüzey Akustik Dalgası)
-
Yüksek frekanslı uygulamalar (MHz-GHz aralığı) için piezoelektrik malzemeler kullanın.
-
BAW Filtreleri (Toplu Akustik Dalga)
-
SAW'a benzer ancak daha yüksek frekanslarda çalışır ve daha iyi güç yönetimine sahiptir (5G'de kullanılır).
-
Seramik Filtreler
-
Kablosuz sistemlerde kompakt ve istikrarlı performans için seramik rezonatörler kullanın.
-
Kavite Filtreleri
-
Yüksek güç uygulamaları (örneğin baz istasyonları, radar) için dalga kılavuzu boşluklarını kullanın.
-
MMIC Filtreleri (Monolitik Mikrodalga IC'leri)
-
Kompakt RF sistemleri için yarı iletken çiplere entegre edilmiştir.
-
Dielektrik Rezonatör Filtreler
-
Yüksek Q faktörlü performans için yüksek geçirgenliğe sahip malzemeler kullanın.
3. Tepki Özelliklerine Dayalı
-

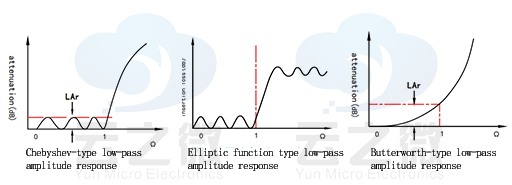

Butterworth Filtresi
-
Maksimum düz geçiş bandı, orta düzeyde düşüş.
-
Çebışev Filtresi
-
Daha dik bir düşüş var ancak geçiş bandında/durdurma bandında dalgalanma var.
-
Eliptik (Cauer) Filtre
-
Geçiş çok keskin ama hem geçiş bandında hem de durma bandında dalgalanma var.
-
Bessel Filtresi
-
Fazını korur ancak daha yavaş bir düşüşe sahiptir.
4. Ayarlama Mekanizmasına Dayalı
-
Sabit Filtreler
-
Belirli bir frekans aralığı için tasarlanmıştır (ayarlanamaz).
-
Ayarlanabilir Filtreler
-
Merkez frekansı veya bant genişliğini dinamik olarak ayarlayabilir (yazılım tanımlı radyolarda kullanılır).
RF Filtrelerinin Uygulamaları
-
Kablosuz İletişim (5G, Wi-Fi, LTE)
-
Bant seçimi ve girişim reddi.
-
Radar ve Uydu Sistemleri
-
Sinyal izolasyonu ve gürültü azaltma.
-
Tıbbi Cihazlar (MR, RF Ablasyon)
-
Güvenlik için frekans kontrolü.
-
Savunma ve Havacılık
-
Güvenli ve güvenilir sinyal iletimi.
