LTCC (Düşük Sıcaklıkta Birlikte Pişirilmiş Seramik) filtreler, tasarımlarına ve uygulamalarına bağlı olarak genellikle geniş bir frekans aralığını destekler. Genellikle aşağıdaki frekans aralıklarını kapsarlar:

1. HF'den Mikrodalga Bantlarına – LTCC filtreleri Genellikle birkaç MHz'den onlarca GHz'e kadar çalışırlar.

2. Ortak Aralıklar:

• 6 GHz altı (100 MHz~6 GHz) – Kablosuz iletişimde yaygın olarak kullanılır (örneğin, Wi-Fi, 4G/5G, Bluetooth, GPS).
• Milimetre Dalga (24 GHz~100 GHz+) – Bazı gelişmiş LTCC filtreleri 5G mmWave ve otomotiv radar uygulamalarını destekler.

3. Özel Uygulamalar:

• Bluetooth/Wi-Fi (2,4 GHz, 5 GHz)
• Hücresel (4G/5G için 700 MHz~3,5 GHz)
• GPS (1,2 GHz, 1,5 GHz)
• Otomotiv Radarı (24 GHz, 77 GHz, 79 GHz)

LTCC teknolojisi, iyi termal stabiliteye sahip kompakt ve yüksek performanslı filtrelerin üretilmesini sağlayarak RF ve mikrodalga sistemleri için uygundur. Kesin frekans aralığı, malzeme özelliklerine, rezonatör tasarımına ve üretim hassasiyetine bağlıdır.

Yun Micro'nun LTCC filtrelerinin özellikleri:

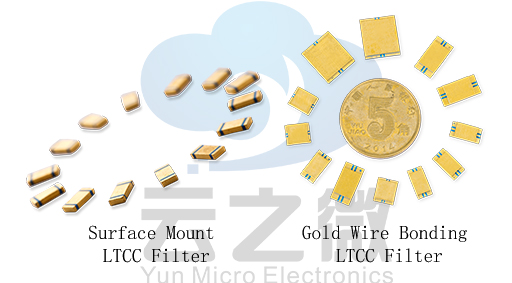

Altın Tel Bağlantılı LTCC Filtre

Parametre:

Frekans aralığı: 1 GHz~ 20 GHz(BPF)

3dB BW: %5~ %50

Boyut: Uzunluk 4~ 10mm, Genişlik 4~7mm, Yükseklik 2mm

İyi ürün tutarlılığı

Küçük hacimli, Yüzeye monte edilebilir veya Tel veya Şerit Bağlar

Yüzeye Monte LTCC Filtre

Parametre:

Frekans aralığı: 80MHz~9GHz (LPF), 140MHz~7GHz (BPF)

3dB BW:%5~%50

Boyut: Uzunluk 3,2~9 mm, Genişlik 1,6~5 mm, Yükseklik 0,9~2 mm

İyi ürün tutarlılığı

Küçük hacimli, Yüzeye monte edilebilir veya Tel veya Şerit Bağlar

Yun Micro, rf pasif bileşenlerin profesyonel üreticisi olarak, bant geçiren filtre, alçak geçiren filtre, yüksek geçiren filtre, bant durdurucu filtre dahil olmak üzere 40 GHz'e kadar boşluk filtreleri sunabilir.

Bizimle iletişime geçmekten memnuniyet duyarız: liyong@blmicrowave.com
