Bir bant geçiren filtre (BPF) ile bir düşük geçiren filtre (LPF) arasındaki seçim, sinyal işleme uygulamanızın özel gereksinimlerine bağlıdır. Hiçbiri evrensel olarak "daha iyi" değildir; her biri farklı amaçlara hizmet eder. Karar vermenize yardımcı olması için bir karşılaştırma:

1. Amaç ve Frekans Tepkisi

Alçak Geçirgen Filtre (LPF):

Kesim frekansının (fc) altındaki frekansların geçmesine izin verirken daha yüksek frekansları zayıflatır.

ADC sistemlerinde yüksek frekanslı gürültüyü gidermek, sinyalleri yumuşatmak veya takma adlandırmayı önlemek için kullanılır.

Örnek uygulamalar: Ses bas iyileştirme, veri toplamada kenar yumuşatma, DC restorasyonu.

Bant Geçirgen Filtre (BPF):

Belirli bir frekans aralığının (alt fc1 ile üst fc2 arasında) geçmesine izin verirken, bu aralığın dışındaki frekansları engeller.

Gürültülü bir ortamda ilgi duyulan bir sinyali izole etmek veya modüle edilmiş bir taşıyıcı frekansını çıkarmak için kullanılır.

Örnek uygulamalar: RF iletişimi (örneğin, AM/FM radyo ayarı), EEG/EKG sinyal çıkarımı, titreşim analizi.

2. Hangisini Ne Zaman Kullanmalısınız?

Aşağıdaki durumlarda LPF kullanın:

Siz sadece düşük frekanslı bileşenlerle ilgileniyorsunuz (örneğin, yüksek frekanslı gürültüyü gidermek).

Sinyaliniz temel banttır (0 Hz civarında merkezlenmiştir).

Daha basit bir tasarıma ve daha düşük hesaplama maliyetine (BPF'den daha az bileşene) ihtiyacınız var.

Aşağıdaki durumlarda BPF kullanın:

Sinyaliniz belirli bir frekans bandında (örneğin bir radyo kanalı veya sensör sinyali) yer alır.

Hem düşük hem de yüksek frekanslı parazitleri (örneğin, 50/60 Hz güç hattı gürültüsü + RF gürültüsü) reddetmeniz gerekir.

Modüle edilmiş sinyallerle çalışıyorsunuz (örneğin, bir AM/FM bandını filtrelemek).

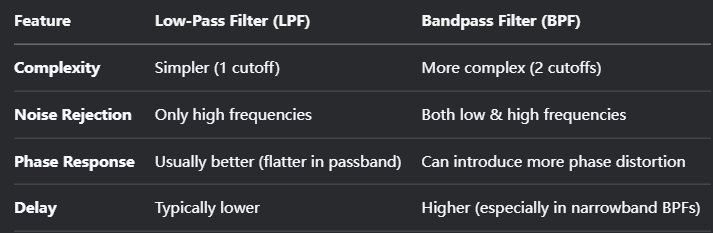

3. Ödünler

4. Pratik Örnek

LPF: Bir EKG sinyalinde LPF (örneğin 150 Hz kesme), kas gürültüsünü ve RF girişimini ortadan kaldırır.

BPF: Kablosuz bir alıcıda, BPF (örneğin FM radyo için 88–108 MHz) istenen istasyonu izole ederken diğerlerini reddeder.

Çözüm

Genel amaçlı gürültü giderme ve DC/düşük frekanslı sinyal çıkarma için LPF'yi seçin.

Belirli bir frekans bandını izole etmeniz veya bant dışı paraziti reddetmeniz gerektiğinde BPF'yi seçin.

Eğer sinyaliniz her iki gereksinimi de karşılıyorsa (örneğin, düşük frekansları geçirmesi ama aynı zamanda çok düşük frekans kaymasını engellemesi gerekiyorsa), HPF + LPF (BPF oluşturan) kombinasyonu ideal olabilir.
