Bir iletişim sistemi için doğru bant geçiş filtresini seçmek, sinyal kalitesini garantilemek, paraziti bastırmak ve sistem performans gereksinimlerini karşılamak için birden fazla temel faktörün dikkatli bir şekilde değerlendirilmesini gerektirir. Aşağıda ana seçim kriterleri verilmiştir:

1. Temel Parametreleri Belirleyin

Merkez Frekans (f₀): Filtrenin geçiş bandı merkez frekansı, sinyal frekans aralığıyla eşleşmelidir.

Bant Genişliği (BW): Bant dışı gürültüyü reddederken yararlı sinyallere izin vermek için sinyal bant genişliğine göre seçim yapın.

Ekleme Kaybı: Aşırı sinyal zayıflamasını önlemek için mümkün olduğunca düşük (genellikle <3dB) olmalıdır.

Durdurma Bandı Reddi: Bitişik kanaldaki paraziti veya harmonikleri yeterince bastırmalıdır (genellikle >30dB).

Geçiş Bandı Dalgalanması: Sinyal bozulmasını önlemek için minimum düzeyde (örneğin, <0,5 dB) olmalıdır.

2. Filtre Türünü Seçin

LC Filtreler: Düşük frekanslar (<1GHz) için uygundur, maliyeti düşüktür ancak hantaldır.

SAW/BAW Filtreleri: Yüksek-Q, 5G ve Wi-Fi gibi yüksek frekanslı uygulamalarda (yüzlerce MHz'den birkaç GHz'e kadar) kullanılır.

Kavite Filtreler: Yüksek güç kullanımı, düşük kayıp, baz istasyonları ve radar sistemleri için idealdir.

Dielektrik Filtreler: Kompakt, yüksek Q'lu, milimetre dalga haberleşmelerine uygun.

3. Sistem Gereksinimlerini Göz Önünde Bulundurun

İletişim Standardı (örneğin 5G, Wi-Fi, LTE) frekans aralığını ve reddetme gereksinimlerini belirler.

Güç Kullanımı: Yüksek güçlü sistemler (örneğin baz istasyonları) yüksek güç toleransına sahip filtreler gerektirir.

Sıcaklık Kararlılığı: Zorlu ortamlar düşük termal sürüklenmeye sahip filtreler (örneğin seramik dielektrik filtreler) gerektirir.

Boyut ve Entegrasyon: Mobil cihazların minyatür filtrelere (örneğin BAW, IPD filtreleri) ihtiyacı vardır.

4. Doğrulama ve Test

S-parametrelerini ölçmek için bir ağ analizörü kullanın (S21 geçiş bandı tepkisi için, S11 empedans uyumu için).

Grup gecikmesini kontrol ederek sinyal bütünlüğünün bozulmadığından emin olun (dijital modülasyon sistemleri için kritik öneme sahiptir).

5. Tipik Uygulama Örnekleri

5G Alt-6GHz: BAW veya dielektrik filtreler, 100-400MHz bant genişliği, yüksek reddetme.

Wi-Fi 6E: SAW/BAW filtreleri, 6GHz merkez frekansı, güçlü 5GHz girişim bastırma.

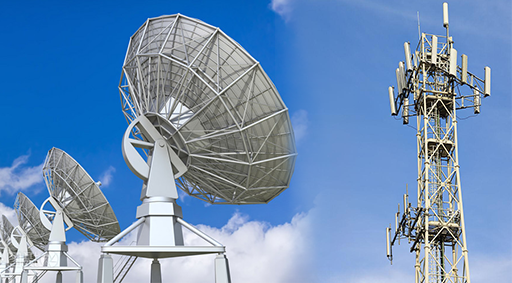

Uydu Haberleşmeleri: Boşluk filtreleri, yüksek güç işleme, düşük ekleme kaybı.

Frekans, bant genişliği, kayıp, reddetme, boyut ve maliyeti değerlendirerek optimum bant geçiş filtresini seçebilirsiniz. Özel ihtiyaçlar için özel çözümler için filtre üreticilerine danışın.
