1.Ürün Genel Bakışı:

Frekans seçme cihazı olarak filtreler, RF/mikrodalga uygulamalarında hayati bir rol oynar. Geleneksel filtreler genellikle hantal, üretimi maliyetli ve monolitik entegre devrelerle entegrasyonu zordur. Filtre tasarımı ve üretiminde tescilli minyatür ince film teknolojimizi kullanarak, yüksek performanslı, kompakt ince film filtreleri başarıyla geliştirdik.
İnce film filtreler, dirençlerin, indüktörlerin, kapasitörlerin ve iletken izlerin, püskürtme, fotolitografi ve elektrokaplama gibi yarı iletken prosesleri kullanılarak bir alt tabaka üzerinde tek bir yapı halinde entegre edilmesiyle üretilir. Bu üretim yaklaşımının temel avantajları şunlardır:
Yüksek entegrasyon yoğunluğuna sahip ultra kompakt boyut
Devre desenlemede olağanüstü boyutsal hassasiyet
Mükemmel düzgünlükle üstün bileşen performansı
Üstün sıcaklık kararlılığı ve frekans tepkisi özellikleri

Yapısal olarak boşluk filtrelerine benzer şekilde, 60 dB'yi aşan bant dışı reddiyle karşılaştırılabilir olmasına rağmen, minyatür ince film filtrelerimiz, geleneksel boşluk filtrelerinin yalnızca 1/500'ü kadar hacim kaplayarak ve yalnızca 1/350'si ağırlığındayken aynı performansı elde eder.

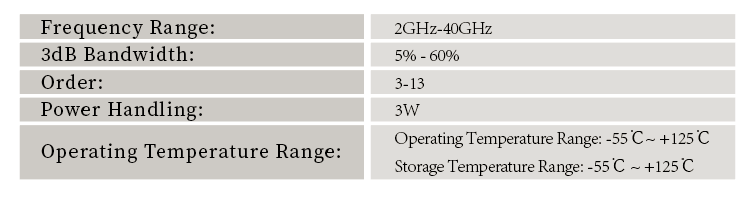

2. Elektriksel Performans Özellikleri:

3. Montaj ve Kullanım Talimatları

1) İnce film filtre, değiştirilebilir RF giriş/çıkış arayüzlerine sahip minyatürleştirilmiş pasif bir bileşendir. Kurulum sırasında boşluk izolasyonu gereklidir: Filtrenin üst yüzeyi ile metal koruyucu kapak arasında en az 3 mm boşluk, boşluktan ise yaklaşık 0,2 mm yan duvar boşluğu bırakın.
2) Filtre, Kovar (önerilir) veya molibden-bakır alaşımları gibi uyumlu termal genleşme katsayılarına sahip bir taşıyıcı alt tabaka üzerine monte edilmelidir. Taşıyıcı kalınlığı ≥0,3 mm (önerilen 0,5 mm) olmalıdır.

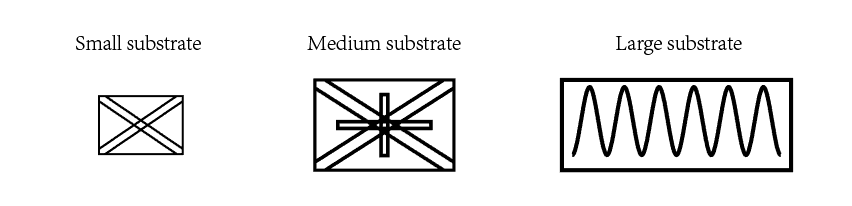

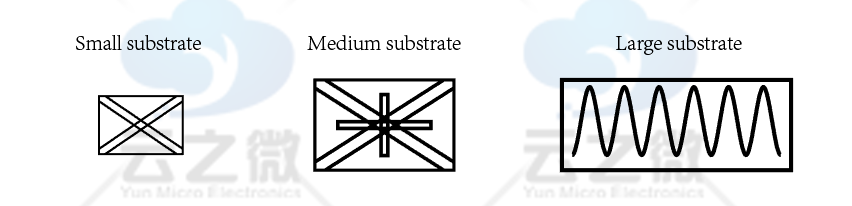

3)Alt yüzey montajı için, RF iletim hatlarının aşırı kirlenmesini önlerken uygun topraklamayı sağlamak için uygun miktarda iletken yapıştırıcı (önerilen ME8456 veya EG8050) uygulayın.

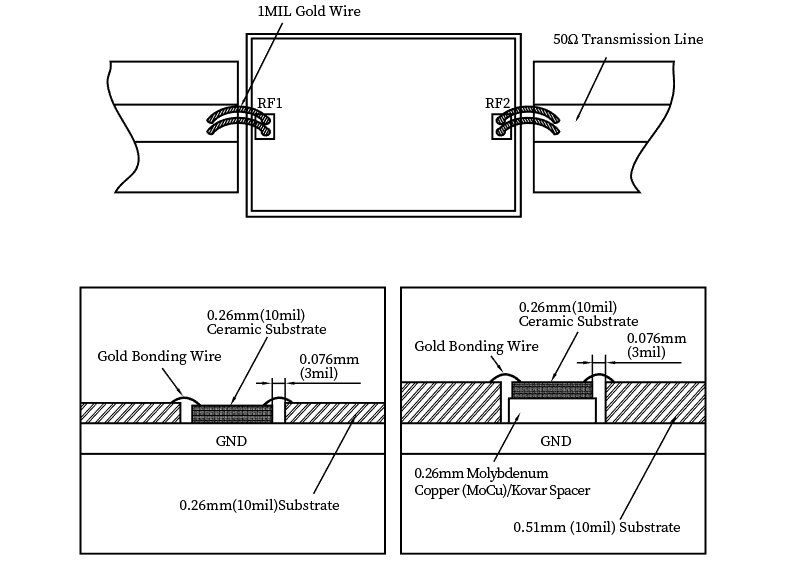

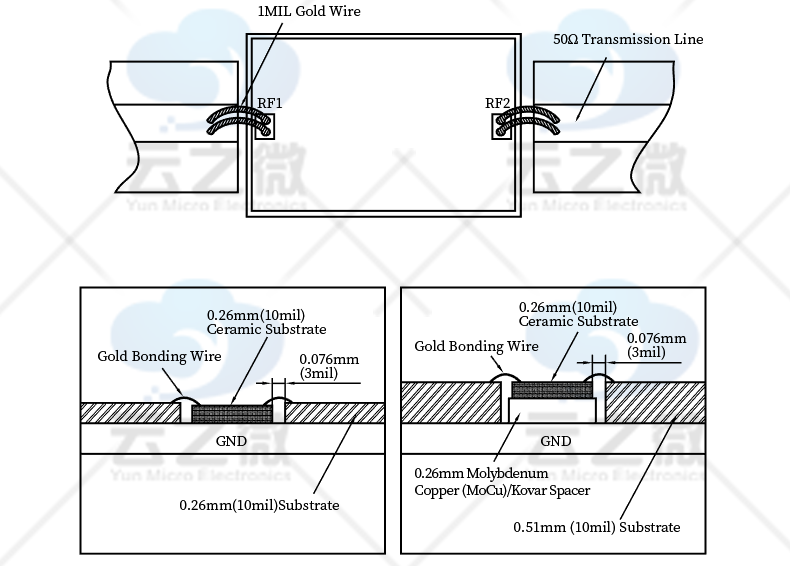

4) Çip ve PCB RF izlerinin mümkün olduğunca düz bir şekilde hizalandığından emin olun. RF bağlantıları için altın şerit veya altın tel bağlama kullanın. Altın tel bağlama kullanırken, en az 2 bağlama teli kullanın ve ara bağlantıları mümkün olduğunca kısa tutun.
